1 方案概述

1.1  方案背景

     企業需要建設新辦公地點，應對新時代辦公需求，計劃搭建純IP話的電話辦公網絡，同時需實現與舊辦公地點的互聯互通。

     舊辦公地點使用的模擬電話系統，與新辦公地點IP電話系統互聯互通需要改造模擬電話系統，但改IP電話系統具有以下兩個問題。******，不支持與IP電話系統直接對接，需購買將模擬電話轉IP電話的網關設備，改造成本與新建IP電話系統成本持平；第二，且存在對接的兼容性分享問題。

1.2  方案需求

 需求一：系統整體能力需求

• ● 服務器容量選項上需考慮后期擴容需求，建議容量大于XXX用戶，并發大于XXX；
• ● 外線出口能力，計劃部署XXX個終端，外線出口通常按1:12的比例設計，根據使用量建議部署1條E1線，支持30外線并發，按1:12比例，目前設計支持XXX人的支持辦公需求。如果后續人數增加，可以找運營商增加E1線路即可，后續增加E1線路是非常簡便的；
• ● 實現新舊辦公地點互聯互通，高效辦公。

  需求二：業務能力需求

• 降低IT人員投入，電話系統支持自動部署，集中管理；
• 降低企業內部之間通信費用，內部通信內部短號互通，減少企業運營成本；
• 保留原有的使用習慣，電話號碼與撥號方式具備保持不變的可行方案；
• 平滑擴容，企業快速發展過程中，電話系統支持靈活擴容；
• 系統具有高穩定性，避免發生通信中斷的現象；
• 具備靈活部署能力，終端可隨意變換位置；
• 具備電話會議功能，降低實體會議室的使用頻率，減少會議室緊張的問題；
• 系統具備一定的集成能力，融新業務系統
• 支持多類型終端接入，如領導高端話機，前臺話機，普通員工話機，支持移動APP；

2 方案部署

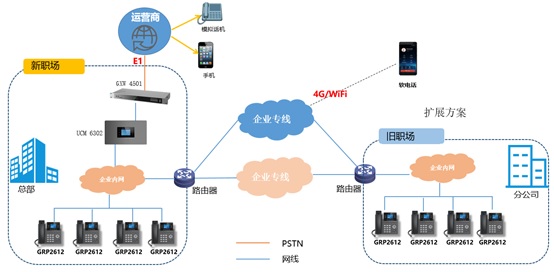

2.1  組網拓?fù)?

2.2  方案部署說明

2.2.1   服務端部署說明

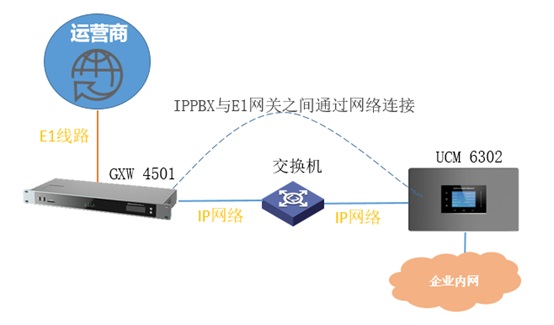

外線出口連接：E1網關GXW 4501與運營商E1線路連接，同時將E1網關連接到機房?jī)?nèi)的交換機，實現與IPPBX服務器網絡層互通。

IPPBX服務器：IPPBX通常部署在與E1網關同一個機房，兩者IP層能互通，在IPPBX上配置E1網關的IP地址，即可實現出局路由通過E1網關出局。同時IPPBX需要與企業內網互通，終端話機連接企業內網與IPPBX連同，通過SIP協議注冊到IPPBX上。

2.2.2   終端部署說明

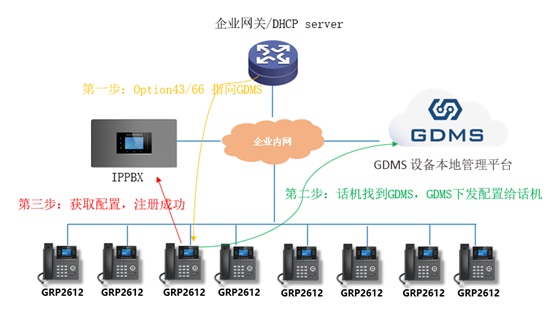

      此次項目需要部署和管理臺XX終端，逐一配置會造成工作量增加，建議采用自動部署方案。具體實施有以下幾個步驟：

1)    ******步， 在企業內部部署一套潮流網絡自主開發的設備管理軟件GDMS， 通過GDMS設備管理系統管理設備和下發配置。

2)    第二步， 企業網關或者DHCP SERVER，通過OPTION 43或OPTION 66下發GDMS服務器IP地址，終端通過獲取IP得到GDMS服務器地址，從而找到GDMS服務器。

3)    第三步，終端獲取GDMS服務器地址后，會連接到GDMS服務器，服務器下發配置到終端。

4)    第四步，終端獲取配置后，自動注冊到IPPBX，設備即部署完成。

2.3  設備安裝壞境要求與指導

2.3.1  E1網關部署

1.  E1網關GXW 4501是標準1U設備，提供1U機位  2. 供電采用輸入：100 ~ 240VAC，50/60Hz；輸出：DC+12V，2A  3. 外線接口為E1線路，需提前跟運營商溝通和部署線路；  4. 網絡接口，標準的1000Mbps RJ45接口，對接內部網絡。

2.3.2 IPPBX UCM6302部署

1. UCM 6302 可配套1U機柜托盤，機房預留1U安裝位置； 2. 供電采用輸入：100 ~ 240VAC，50/60Hz；輸出：DC+12V，2A，預留220VC 電源接口； 3. 網絡接口，標準的1000Mbps RJ45接口，對接內部網絡。 4.  UCM 6302有3個網卡，支持對內和對外雙IP模式， 內部IP地址為必須，同時可預留外部IP。

2.3.3  終端話機安裝

1. GRP 2612P，支持POE供電，同時可選配電源適配器，當無POE供電環境可選用電源適配器供電，后期升級POE網絡，直接接POE即可。有POE供電壞境的終端，直接POE供電。 2. 設備雙100Mbps網卡，雙網卡為交換模式一個網卡接公司網絡，一個網卡可供PC使用。

 2.4  方案價值

2.4.1   降本增效

•   與企業數據網絡共用線路，不需單獨鋪設電話線路，減少布線成本；
•  UCM 630X IPPBX支持異地組網，企業內分機短號互撥免費，降低企業花費開支；
•  可實現平滑的擴容，應對企業的快速發展，當需要發展分支機構時，只需在分支機構中增加話機終端即可，當分支機構終端數量過多，可在分支機構部署IPPBX。投資具備彈性，避免因無法擴容造成前期投資的浪費。   支持在不改造原有電話系統、不改變?cè)袚芴?hào)習慣的基礎上進行IP語音改造，保護用戶投資。
•  深圳潮流網絡IPPBX 無License費用，不同于某些企業，擴容需要購買license，接入話機需要購買License，造成企業后期使用成本高昂，被廠家捆綁的尷尬境地。

2.4.2   豐富的應用場景

•   配合潮流網絡IP-PBX,實現無紙化辦公，潮流網絡IP-PBX自帶網絡傳真接收功能，大大提高員工的工作效率,節約傳真機設備的成本,較強的靈活性,可移動性接收傳真文件。
•   內嵌多層IVR語音導航系統,為企業塑造大形象，潮流IPPBX具備多層的IVR語音導航系統遠遠滿足各種企業內部需求,能夠?yàn)槠髽I(yè)提高整體形象,也能讓經常外出拜訪客戶的業務人員不在公司也可以接聽到客戶的來電。
•   可隨時發起電話會議，操作簡單快捷。
•   完善的呼叫功能，如多種呼叫轉移、快速撥號、語音留言、三方通話等，促進了各級部門間的溝通協作，提高工作效率。
•  實現遠程辦公，即使出差在外，也可照常使用內部電話分機。  采用嵌入式操作系統，帶有強大的防火墻，確保系統安全穩定運行。
•  潮流IPPPBX內置語音會議室，可隨時發起電話會議，操作簡單快捷，同時話機本身也支持一定方數的會議功能，也可通過話機本身。

2.4.3  高可靠，易維護

• 潮流網絡IP-PBX內置路由器和防火墻，支持路由器和防火墻功能,企業內部無須再次購買路由器或防火墻軟件,節省內部耗資,并且為企業提供了網絡邊界的安全性。
• 支持GDMS管理軟件，可集中管理設備，監控設備狀態，遠程配置，集中升級等操作
• 支持SRTP，XXX

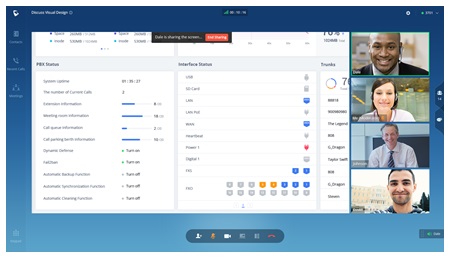

2.4.4  附加功能，小型視頻會議

• 滿足企業視頻會議需求，通過會議室終端，以及PC客戶端和移動客戶端融合組網，實現會議室、個人桌面、移動辦公等多地域多種接入方式的靈活應用場景?？梢允褂靡惶?span lang="EN-US">UCM63xx視頻會議系統，在不同國家、不同地域建設會議室，或通過客戶端加入會議，實現跨國會議協作隨時隨地開啟，流暢溝通協；
• 雙人協作不占用服務器視頻會議室數量，超低延時
